چگونه با بانک خازنی هزینه برق کارخانه را کاهش دهیم؟

در بسیاری از کارخانه‌ها، افزایش مبلغ قبض برق فقط به معنی مصرف بیشتر انرژی نیست. خیلی وقت‌ها بخشی از هزینه اضافه، به‌خاطر ضریب توان پایین و توان راکتیو است. این یعنی شبکه برق کارخانه برای انتقال همان مقدار توان مفید، جریان بیشتری حمل می‌کند و در نتیجه ممکن است هزینه‌های جانبی و حتی جریمه‌های مرتبط با توان راکتیو افزایش پیدا کند.

در چنین شرایطی، بانک خازنی یکی از راهکارهای رایج و مهندسی برای اصلاح ضریب توان و مدیریت بهتر هزینه برق است. اما نکته مهم اینجاست که بانک خازنی برای هر مجموعه‌ای جواب یکسان ندارد. اگر طراحی، انتخاب و تنظیم آن درست انجام نشود، نه‌تنها صرفه اقتصادی ایجاد نمی‌کند، بلکه می‌تواند خودش به منبع خرابی و دردسر تبدیل شود.

در این مقاله، موضوع را به زبان ساده اما دقیق بررسی می‌کنیم تا اگر مدیر فنی، مسئول نگهداری، برقکار تابلو یا خریدار تجهیزات هستید، بتوانید با دید روشن‌تری تصمیم بگیرید.

چرا هزینه برق بعضی واحدهای صنعتی بیش از انتظار است؟

در ظاهر، ممکن است یک کارخانه مصرف برق عادی داشته باشد اما قبض آن بیشتر از حد انتظار باشد. این اختلاف معمولاً فقط به میزان انرژی مصرفی مربوط نیست و باید دید شبکه داخلی چه نوع بارهایی را تغذیه می‌کند، ضریب توان چقدر است و آیا توان راکتیو هم در محاسبات تأثیر دارد یا نه.

تفاوت انرژی مصرفی، توان اکتیو و توان راکتیو به زبان ساده

توان اکتیو همان بخشی از برق است که واقعاً کار مفید انجام می‌دهد؛ مثلاً موتور را می‌چرخاند، گرما تولید می‌کند یا دستگاه را به کار می‌اندازد.

توان راکتیو برخلاف توان اکتیو، مستقیماً کار مفید مکانیکی یا حرارتی تولید نمی‌کند، اما برای عملکرد بعضی تجهیزات مثل موتورهای القایی، ترانسفورماتورها و بارهای صنعتی لازم است. به زبان ساده، وجود آن برای کارکرد شبکه ضروری است، ولی اگر زیاد باشد، باعث فشار اضافه روی شبکه می‌شود.

ضریب توان چیست و چرا برای صنعت اهمیت دارد؟

ضریب توان نشان می‌دهد چه مقدار از توان دریافتی واقعاً به کار مفید تبدیل می‌شود. هرچه این عدد بهتر باشد، یعنی شبکه با راندمان مناسب‌تری کار می‌کند.

در محیط‌های صنعتی، ضریب توان پایین فقط یک عدد تئوری نیست. این موضوع می‌تواند باعث شود:

• جریان بیشتری از کابل‌ها و تجهیزات عبور کند
• افت ولتاژ افزایش پیدا کند
• تلفات شبکه بالا برود
• ظرفیت مفید ترانس و کابل کمتر شود
• احتمال جریمه یا هزینه اضافی بیشتر شود

جریمه توان راکتیو در قبض برق چگونه ایجاد می‌شود؟

جزئیات اعمال هزینه یا جریمه به نوع تعرفه، مقررات مشترک و شرایط اندازه‌گیری بستگی دارد. اما اصل ماجرا این است که اگر توان راکتیو از حد مجاز یا مطلوب بالاتر برود، شرکت برق ممکن است هزینه اضافی برای آن در نظر بگیرد.

به همین دلیل، قبل از خرید بانک خازنی باید اول بدانیم واقعاً مسئله ما چیست:

آیا قبض فقط بالا رفته؟ یا پایین بودن ضریب توان هم در آن نقش دارد؟

نقل‌قول از ABB:

“Shunt capacitor banks are widely used in transmission and distribution networks to produce reactive power support and improve the power factor in line with grid requirements.”

ترجمه: “بانک‌های خازنی موازی به طور گسترده در شبکه‌های انتقال و توزیع برای حمایت از توان راکتیو و بهبود ضریب توان مطابق با الزامات شبکه (جهت جلوگیری از جریمه) استفاده می‌شوند.”

— [منبع: ABB Power Quality Solutions ]

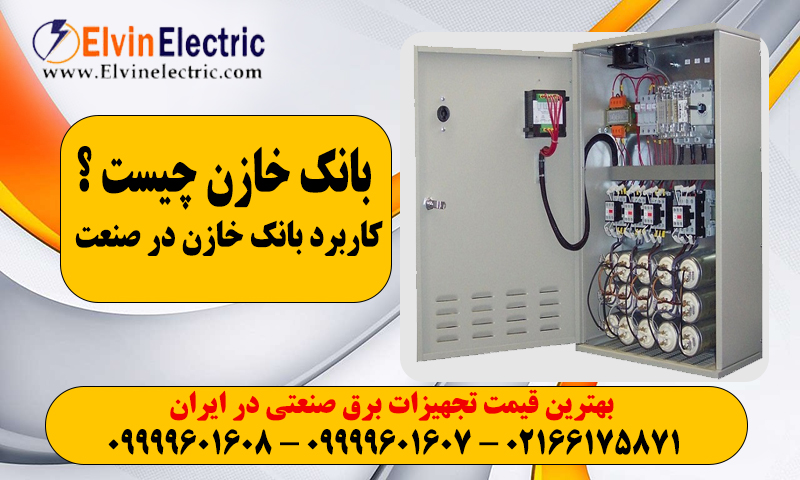

بانک خازنی چیست و چگونه کار می‌کند؟

تعریف ساده بانک خازنی

بانک خازنی مجموعه‌ای از خازن‌ها و تجهیزات کنترلی و حفاظتی است که برای جبران بخشی از توان راکتیو در شبکه استفاده می‌شود. این مجموعه معمولاً در تابلو برق نصب می‌شود و بسته به نوع طراحی می‌تواند ثابت یا اتوماتیک باشد.

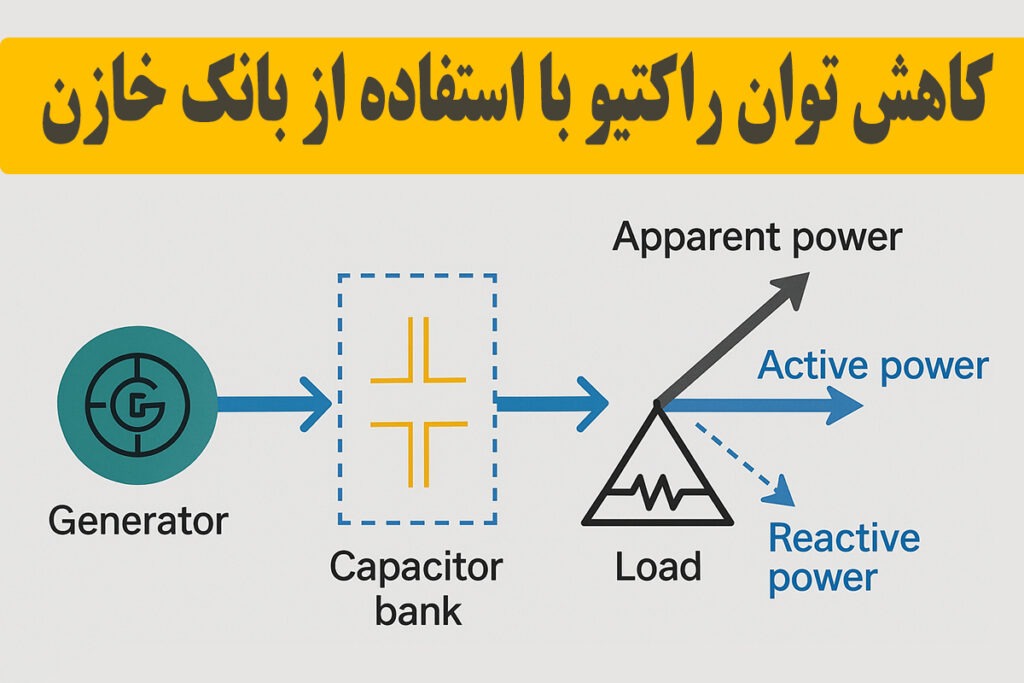

بانک خازنی چگونه ضریب توان را اصلاح می‌کند؟

بارهای القایی مثل موتورهای سه‌فاز، بخشی از توان راکتیو را از شبکه می‌کشند. خازن‌ها می‌توانند بخشی از این توان راکتیو را در محل تأمین کنند. نتیجه این کار، کاهش فشار روی شبکه و بهبود ضریب توان است.

نکته مهم این است که بانک خازنی برق مصرفی واقعی کارخانه را «جادویی» کم نمی‌کند؛ بلکه شرایط شبکه را بهتر می‌کند تا هزینه‌های ناشی از توان راکتیو کاهش پیدا کند.

اجزای اصلی تابلو بانک خازنی

یک تابلو بانک خازنی معمولاً از این اجزا تشکیل می‌شود:

• خازن‌های سه‌فاز
• رگولاتور ضریب توان
• کنتاکتور خازنی
• فیوز یا حفاظت مناسب
• شینه، کابل و اتصالات
• تهویه و بدنه تابلو
• در برخی پروژه‌ها، راکتور هارمونیک

کیفیت هر کدام از این اجزا روی عمر و عملکرد سیستم اثر مستقیم دارد.جهت کسب اطلاعات بیشتر می توانید به سایت الوین الکتریک مراجعه کنید و مقالات تکمیلی در خصوص بانک خازن و محاسبه بانک خازنی را مطالعه کنید.

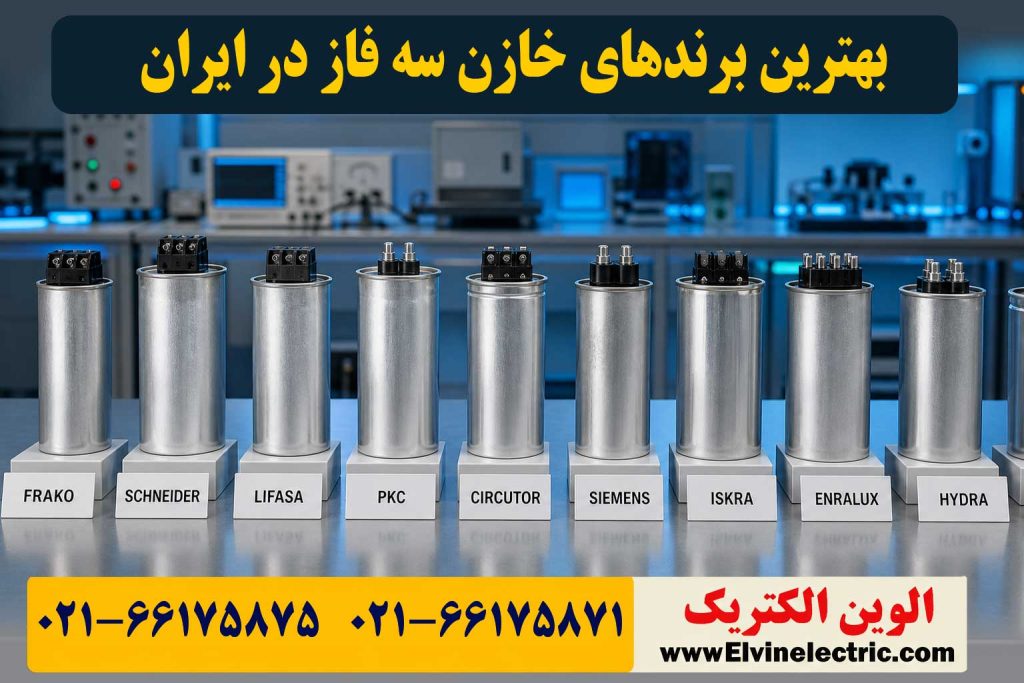

بهترین برند خازن سه فاز

در انتخاب خازن، فقط نام برند مهم نیست؛ باید به مشخصات فنی، اصالت کالا، شرایط بازار و تناسب آن با پروژه توجه کرد. در ادامه، سه برند شناخته‌شده که در بسیاری از پروژه‌ها مطرح می‌شوند را معرفی می‌کنیم.

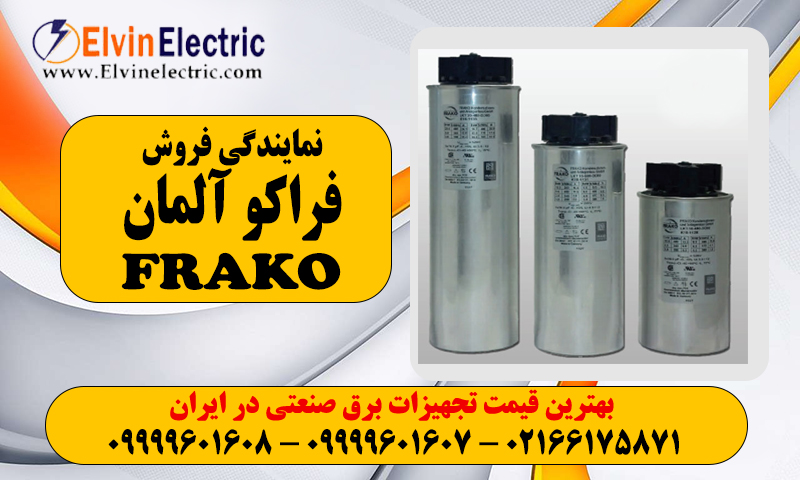

معرفی خازن سه فاز فراکو

خازن‌های سه‌فاز فراکو معمولاً به‌عنوان یکی از گزینه‌های مطرح در پروژه‌های صنعتی دیده می‌شوند. در انتخاب این برند، مثل هر برند دیگر، باید به ظرفیت، ولتاژ نامی، شرایط کار و اصالت کالا توجه شود. برای پروژه‌هایی که نیاز به انتخاب فنی و بازارپذیر دارند، این برند می‌تواند یکی از گزینه‌های قابل بررسی باشد.

معرفی خازن سه فاز لیفاسا اسپانیا

لیفاسا از برندهایی است که در بسیاری از پروژه‌های صنعتی به‌عنوان گزینه‌ای با مشخصات فنی قابل بررسی شناخته می‌شود. اگر هدف شما استفاده در تابلوی بانک خازنی با طراحی دقیق و کیفیت قابل اتکا باشد، بررسی کاتالوگ و اصالت این برند اهمیت زیادی دارد.

معرفی خازن سه فاز PKC

خازن‌های PKC نیز در بازار تجهیزات برق صنعتی شناخته شده‌اند و می‌توانند در برخی پروژه‌ها گزینه مناسبی باشند. اما همان‌طور که در همه برندها صدق می‌کند، انتخاب نهایی باید بر اساس ولتاژ، ظرفیت، شرایط محیطی و طراحی تابلو انجام شود، نه صرفاً نام برند.

اگر قصد خرید دارید، بهتر است این بخش را در متن به‌صورت طبیعی به صفحه محصول یا دسته‌بندی بانک خازنی لینک دهید، نه با لحن تبلیغاتی مستقیم.



نقل‌قول از Siemens:

“Switching of capacitor banks (AC-6b) requires specialized components to manage inrush currents, ensuring a long-term reduction in energy consumption and equipment stress.”

ترجمه: “سوئیچینگ بانک‌های خازنی نیازمند تجهیزات تخصصی (مانند کنتاکتور خازنی) برای مدیریت جریان‌های هجومی است تا کاهش بلندمدت مصرف انرژی و استرس تجهیزات تضمین شود.”
[منبع: Siemens Industrial Controls Catalog ]

آیا بانک خازنی واقعاً هزینه برق را کاهش می‌دهد؟

پاسخ کوتاه این است: بله، اما نه همیشه و نه در هر شرایطی. بانک خازنی زمانی به‌صرفه است که مشکل واقعی مجموعه، ضریب توان پایین و هزینه‌های ناشی از توان راکتیو باشد.

چه زمانی نصب بانک خازنی می‌تواند از نظر اقتصادی مفید باشد؟

اگر در مجموعه شما:

• موتورهای سه‌فاز زیادی کار می‌کنند
• ضریب توان پایین است
• قبض برق نشان‌دهنده هزینه یا جریمه مرتبط با توان راکتیو است
• بارها به‌صورت مداوم در حال کار هستند
• طراحی سیستم با اندازه‌گیری و تحلیل واقعی انجام شود

آن‌وقت بانک خازنی می‌تواند از نظر اقتصادی قابل توجیه باشد.

چه زمانی بانک خازنی راه‌حل اصلی نیست؟

اگر افزایش هزینه برق شما به دلیل مواردی مثل:

• مصرف واقعی بسیار بالا
• فرسودگی تجهیزات
• نشتی و اتلاف انرژی
• زمان کارکرد طولانی
• تعرفه خاص یا ساختار متفاوت قبض

باشد، بانک خازنی به‌تنهایی راه‌حل اصلی نیست. در این حالت باید کل سیستم بررسی شود.

چرا طراحی اشتباه بانک خازنی می‌تواند نتیجه معکوس داشته باشد؟

در بسیاری از تابلوهای صنعتی، اگر ظرفیت خازن بدون محاسبه درست انتخاب شود یا هارمونیک نادیده گرفته شود، بانک خازنی می‌تواند دچار داغی، استهلاک زودرس، عملکرد ناپایدار یا حتی خرابی تجهیزات شود.

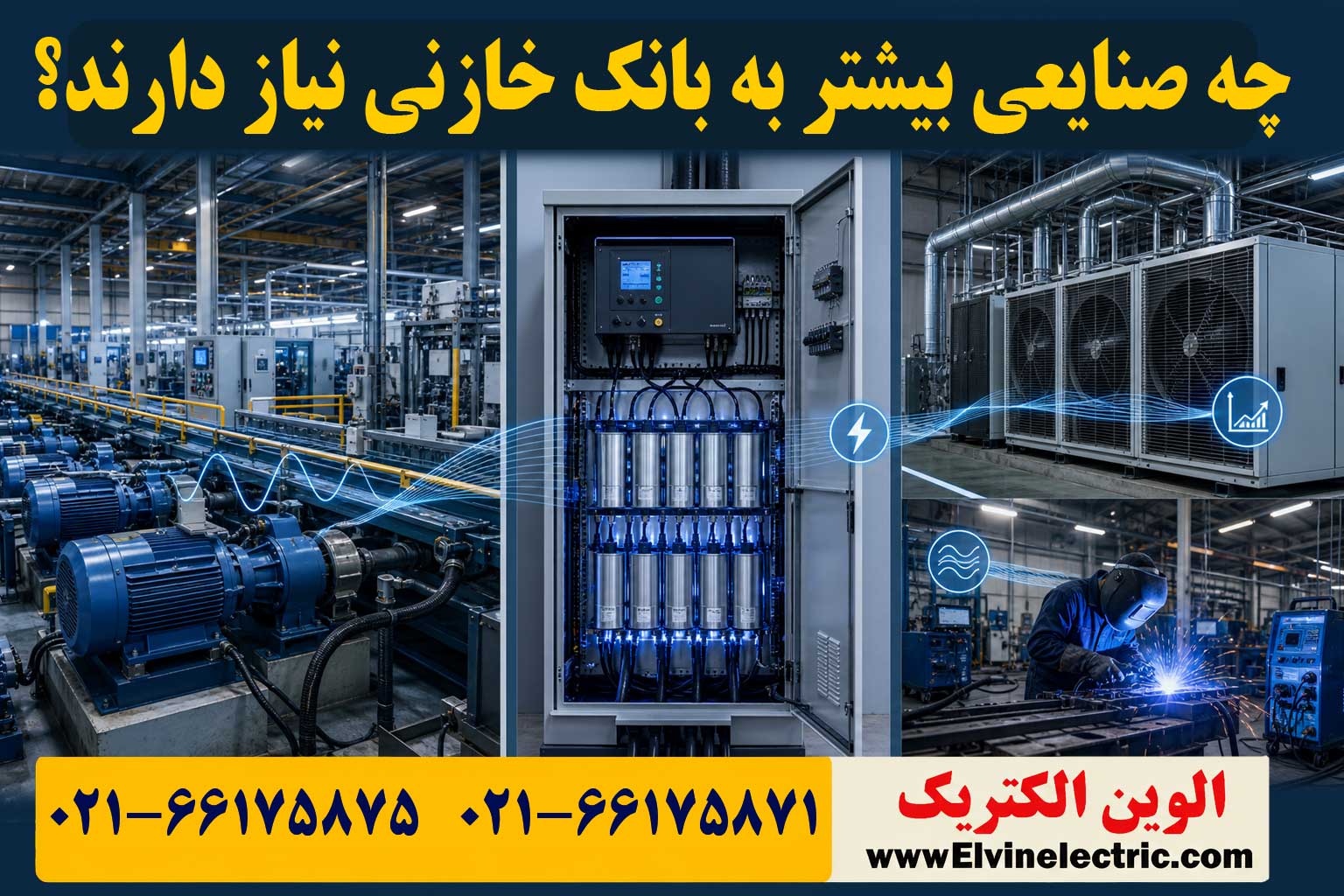

چه صنایعی بیشتر به بانک خازنی نیاز دارند؟

کارخانه‌های دارای موتورهای سه‌فاز متعدد

در کارخانه‌هایی که نوار نقاله، پمپ، فن، میکسر، کمپرسور یا ماشین‌آلات موتوری متعدد دارند، احتمال وجود توان راکتیو بالا بیشتر است. در این نوع مجموعه‌ها، بررسی بانک خازنی معمولاً منطقی است.

کارگاه‌های دارای دستگاه جوش، کمپرسور یا بارهای القایی

این کارگاه‌ها همیشه به بانک خازنی نیاز ندارند، اما اگر بارهای القایی زیاد باشند یا ضریب توان پایین باشد، بررسی فنی ارزش دارد.

تأسیسات پمپاژ، تهویه و سیستم‌های HVAC

در تأسیسات پمپاژ و تهویه، تعداد موتورهای در حال کار و ساعت بهره‌برداری می‌تواند روی نیاز به جبران توان راکتیو اثر بگذارد. به‌خصوص در سیستم‌های HVAC، انتخاب بانک خازنی باید با توجه به الگوی واقعی بار انجام شود.

چگونه تشخیص دهیم به بانک خازنی نیاز داریم؟

بررسی قبض برق و شاخص‌های مرتبط با توان راکتیو

اولین سرنخ معمولاً از قبض یا گزارش مصرف می‌آید. اما قبض به‌تنهایی برای تصمیم نهایی کافی نیست؛ فقط نشان می‌دهد باید بیشتر بررسی شود.

اندازه‌گیری ضریب توان در ساعات مختلف کار

یکی از خطاهای رایج این است که فقط یک‌بار و در یک زمان کوتاه اندازه‌گیری انجام می‌شود. در حالی که بار کارخانه در طول روز تغییر می‌کند و ضریب توان هم می‌تواند متفاوت باشد.

بررسی نوع بارها و ساعت عملکرد تجهیزات

اگر بارهای اصلی شما موتورهای القایی هستند، بررسی بانک خازنی اهمیت بیشتری پیدا می‌کند. اما اگر بیشتر بارها مقاومتی یا الکترونیکی خاص باشند، تحلیل دقیق‌تری لازم است.

ضرورت بررسی هارمونیک پیش از انتخاب بانک خازنی

اگر در مجموعه اینورتر، درایو، UPS، تجهیزات جوشکاری یا بارهای غیرخطی وجود دارد، هارمونیک باید جدی گرفته شود. در چنین مواردی ممکن است بانک خازنی معمولی کافی نباشد و طراحی خاص‌تری لازم باشد.

مراحل انتخاب بانک خازنی برای کارخانه و کارگاه

گام اول؛ جمع‌آوری اطلاعات از قبض و تابلو برق

قبل از هر چیز، باید اطلاعات واقعی جمع شود: قبض برق، نوع تعرفه، وضعیت ضریب توان، ظرفیت ترانس، نوع بارها و الگوی کارکرد.

گام دوم؛ اندازه‌گیری و تحلیل بار واقعی

در این مرحله باید وضعیت واقعی شبکه بررسی شود. این کار معمولاً با ابزار مناسب و توسط فرد فنی انجام می‌شود. اندازه‌گیری، تصویر دقیق‌تری از نیاز واقعی مجموعه می‌دهد.

گام سوم؛ تعیین ظرفیت موردنیاز بانک خازنی

ظرفیت بانک خازنی بر اساس شرایط واقعی شبکه تعیین می‌شود. برای همه کارخانه‌ها یک عدد ثابت وجود ندارد. انتخاب ظرفیت بدون محاسبه، یکی از مهم‌ترین اشتباهات رایج است.

گام چهارم؛ انتخاب بانک خازنی ثابت یا اتوماتیک

اگر بارها تقریباً ثابت باشند، شاید بانک خازنی ثابت کافی باشد. اما در بیشتر واحدهای صنعتی، بارها تغییر می‌کنند و بانک خازنی اتوماتیک انتخاب منطقی‌تری است.

گام پنجم؛ انتخاب خازن، رگولاتور، کنتاکتور خازنی و حفاظت

حتی اگر ظرفیت درست انتخاب شده باشد، کیفیت اجزای تابلو بسیار مهم است. رگولاتور باید مناسب باشد، کنتاکتور خازنی باید برای این نوع کار انتخاب شود و حفاظت‌ها باید اصولی باشند.

بانک خازنی ثابت بهتر است یا اتوماتیک؟

بانک خازنی ثابت برای چه شرایطی مناسب است؟

اگر بار شما بسیار پایدار و کم‌نوسان باشد، بانک خازنی ثابت می‌تواند قابل بررسی باشد. اما این انتخاب باید بر اساس داده واقعی انجام شود.

بانک خازنی اتوماتیک چه مزیتی دارد؟

بانک خازنی اتوماتیک با توجه به تغییرات بار، پله‌های خازنی را وارد یا خارج می‌کند. این ویژگی باعث می‌شود سیستم، هم انعطاف‌پذیرتر باشد و هم از اضافه‌جبران جلوگیری شود.

ریسک جبران‌سازی بیش از حد چیست؟

اگر بانک خازنی بیش از نیاز وارد مدار شود، شبکه ممکن است به سمت جبران‌سازی زیاد برود. این وضعیت خوب نیست و نشان می‌دهد طراحی یا تنظیمات نیاز به بازبینی دارد.

اشتباهات رایج در نصب و بهره‌برداری از بانک خازنی

انتخاب ظرفیت بر اساس حدس یا تجربه پروژه دیگر

هر کارخانه شرایط خودش را دارد. کپی‌کردن یک بانک خازنی از پروژه دیگر، بدون اندازه‌گیری، ریسک بالایی دارد.

استفاده از کنتاکتور معمولی به جای کنتاکتور خازنی

کنتاکتور خازنی برای شرایط وصل خازن طراحی می‌شود. استفاده از کنتاکتور معمولی ممکن است عمر سیستم را کم کند.

بی‌توجهی به تهویه تابلو و دمای محیط

گرما دشمن خازن و تجهیزات تابلو است. اگر تهویه ضعیف باشد، عمر مفید مجموعه کاهش پیدا می‌کند.

نادیده‌گرفتن هارمونیک و بارهای غیرخطی

اگر درایو، اینورتر یا تجهیزات مشابه در سیستم وجود دارد، این موضوع باید در طراحی دیده شود.

تنظیم غیراصولی رگولاتور بانک خازنی

رگولاتور باید با دقت و مطابق شرایط واقعی تابلو تنظیم شود. تنظیمات حدسی یا اشتباه می‌تواند عملکرد کل سیستم را مختل کند.

سناریوی واقعی؛ کاهش جریمه توان راکتیو در یک واحد صنعتی چگونه بررسی می‌شود؟

فرض کنید یک واحد صنعتی با چند موتور سه‌فاز، کمپرسور و فن با افزایش هزینه برق روبه‌رو شده است. مدیر فنی فکر می‌کند تنها راه‌حل، نصب یک بانک خازنی بزرگ است. اما بررسی دقیق نشان می‌دهد بارها در طول روز تغییر می‌کنند، ضریب توان در برخی ساعات پایین است و بخشی از مجموعه هم بار غیرخطی دارد.

در این شرایط، تیم فنی به‌جای انتخاب عجولانه، ابتدا قبض برق، اطلاعات ترانس، الگوی بار، وضعیت ضریب توان و هارمونیک را بررسی می‌کند. سپس مشخص می‌شود که بانک خازنی اتوماتیک با طراحی متناسب، گزینه منطقی‌تری است.

این مثال نشان می‌دهد تصمیم درست، از تحلیل می‌آید نه از حدس.

هنگام خرید بانک خازنی به چه نکاتی توجه کنیم؟

ظرفیت واقعی و طراحی متناسب با بار

مهم‌ترین نکته این است که ظرفیت بانک خازنی باید با بار واقعی و شرایط شبکه هماهنگ باشد. خرید بر اساس عددی که بدون محاسبه گفته می‌شود، تصمیم مطمئنی نیست.

کیفیت خازن‌ها و قابلیت اطمینان تجهیزات تابلو

خازن باکیفیت، در شرایط واقعی عملکرد پایدارتر و عمر بهتری دارد. اما کیفیت فقط به خود خازن محدود نمی‌شود؛ تابلو، تهویه و سیم‌کشی هم مهم هستند.

رگولاتور ضریب توان با تنظیمات متناسب

رگولاتور باید بتواند پله‌ها را به‌درستی مدیریت کند. انتخاب رگولاتور ضعیف یا تنظیم غیراصولی، کل کار را تحت تأثیر قرار می‌دهد.

کنتاکتور خازنی و تجهیزات حفاظتی استاندارد

در بانک خازنی، کنتاکتور خازنی و حفاظت مناسب نقش مهمی دارند. استفاده از تجهیزات نامتناسب، خیلی زود خودش را با خرابی نشان می‌دهد.

امکان سرویس، تأمین قطعات و مشاوره فنی

در خرید صنعتی، فقط قیمت اولیه مهم نیست. تأمین قطعه، خدمات، مشاوره و امکان سرویس در آینده هم اهمیت دارند.

اصالت کالا و شفافیت مشخصات فنی

از خرید تجهیزاتی که مشخصات فنی آن‌ها روشن نیست، خودداری کنید. اصالت کالا و مشخصات واقعی باید قابل پیگیری باشد.

جمع‌بندی؛ بانک خازنی یک خرید ساده نیست، یک تصمیم مهندسی است

اگر بخواهیم خیلی خلاصه بگوییم، بانک خازنی زمانی می‌تواند هزینه برق کارخانه را کاهش دهد که اولاً مشکل واقعی مجموعه توان راکتیو و ضریب توان پایین باشد، ثانیاً طراحی آن بر اساس اندازه‌گیری واقعی انجام شود و ثالثاً اجزای تابلو به‌درستی انتخاب شوند.

پس بانک خازنی را نباید یک خرید صرفاً تجاری دید. این یک تصمیم مهندسی است که اگر درست انجام شود، می‌تواند به مدیریت بهتر هزینه برق، کاهش فشار شبکه داخلی و بهبود عملکرد مجموعه کمک کند.

سوالات متداول در خصوص کاهش هزینه با استفاده از بانک خازن

آیا بانک خازنی همیشه باعث کاهش قبض برق می‌شود؟

خیر. بانک خازنی فقط زمانی اثر اقتصادی مناسب دارد که مشکل اصلی، ضریب توان پایین و توان راکتیو باشد. اگر علت افزایش قبض چیز دیگری باشد، نتیجه محدود خواهد بود.

تفاوت بانک خازنی ثابت و اتوماتیک چیست؟

بانک ثابت همیشه در مدار است، اما بانک اتوماتیک با توجه به بار، پله‌های خازنی را وارد یا خارج می‌کند. در بیشتر کارخانه‌ها، نوع اتوماتیک منطقی‌تر است.

آیا می‌توان ظرفیت بانک خازنی را حدسی انتخاب کرد؟

خیر. انتخاب ظرفیت باید بر اساس قبض، اندازه‌گیری بار، نوع مصرف‌کننده و شرایط واقعی انجام شود.

چرا هارمونیک در انتخاب بانک خازنی مهم است؟

چون وجود بارهای غیرخطی مثل درایو و اینورتر می‌تواند عملکرد بانک خازنی معمولی را تحت‌تأثیر قرار دهد. در این شرایط، طراحی خاص‌تری لازم است.

آیا برای هر کارخانه‌ای بانک خازنی لازم است؟

نه لزوماً. بعضی مجموعه‌ها به دلیل نوع بار یا ساختار مصرف، نیاز جدی‌تری دارند و بعضی‌ها نه. بررسی فنی باید قبل از تصمیم انجام شود.

کدام اجزای بانک خازنی مهم‌تر هستند؟

همه اجزا مهم‌اند، اما خازن، رگولاتور، کنتاکتور خازنی، حفاظت و تهویه تابلو معمولاً بیشترین اثر را روی عملکرد و عمر سیستم دارند.
